ФИЛЬТР ГРУБОЙ ОЧИСТКИ OMI DF

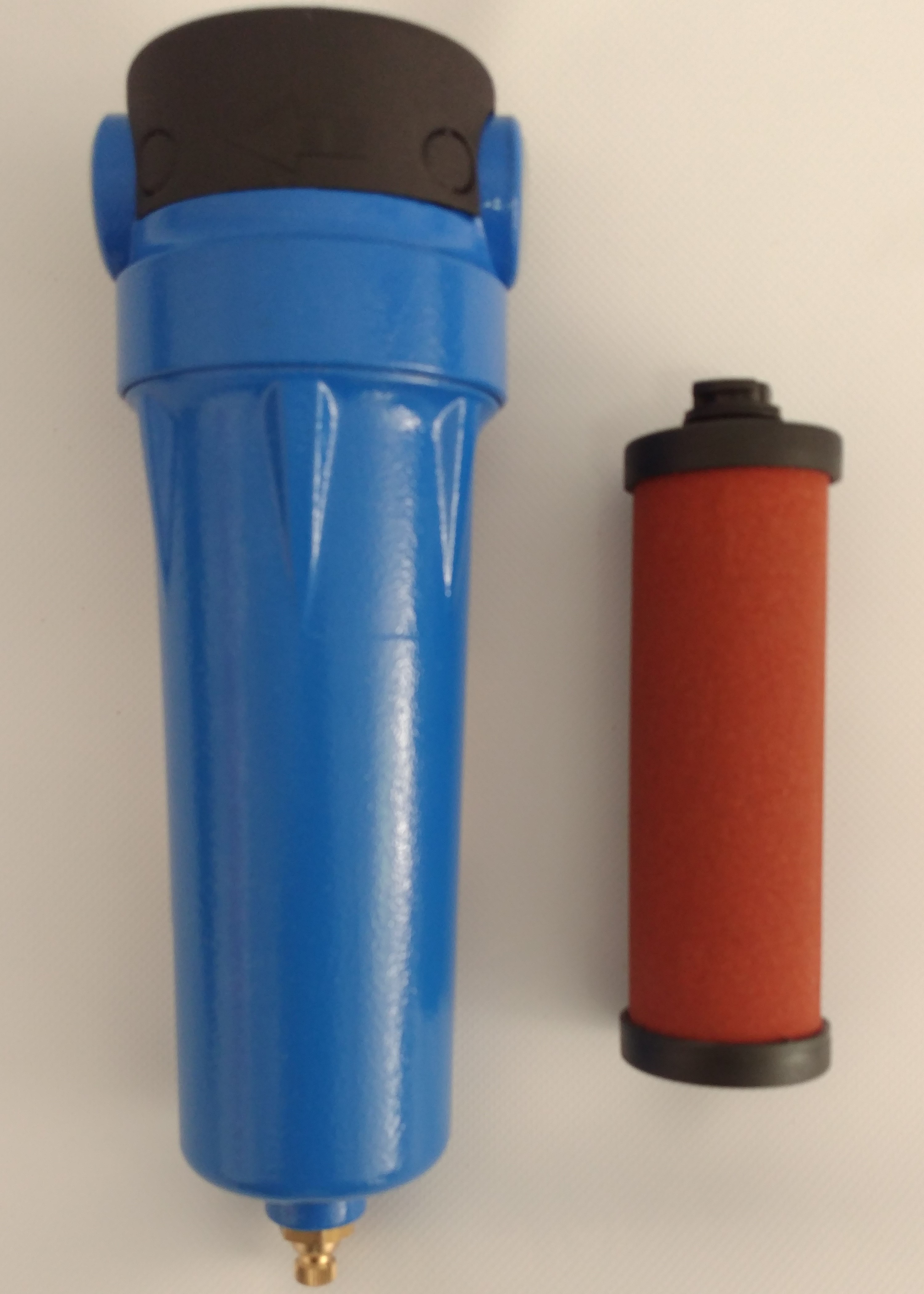

OMI DF 0030 фильтр грубой очисткиКерамический фильтр грубой очистки OMI DF предназначен для защиты от пыли, удаления твердых частиц, жидкостей и эмульсий размером до 10 мкм. Керамический материал с легкостью переносит самые тяжелые условия эксплуатации. Долгий срок службы в сочетании с отличной устойчивостью к высоким температурам и механическому истиранию, делает его идеальным выбором для защиты системы сжатого воздуха, включая трубопроводы, оборудование и аксессуары. Устанавливается ниже по потоку воздушного компрессора, воздухосборника (ресивера) или доохладителя сжатого воздуха RA. Так же рекомендуется устанавливать на выходе из протяженных промышленных магистральных трубопроводов для удаления частиц загрязнения скапливающихся в магистрале в процессе эксплуатации.

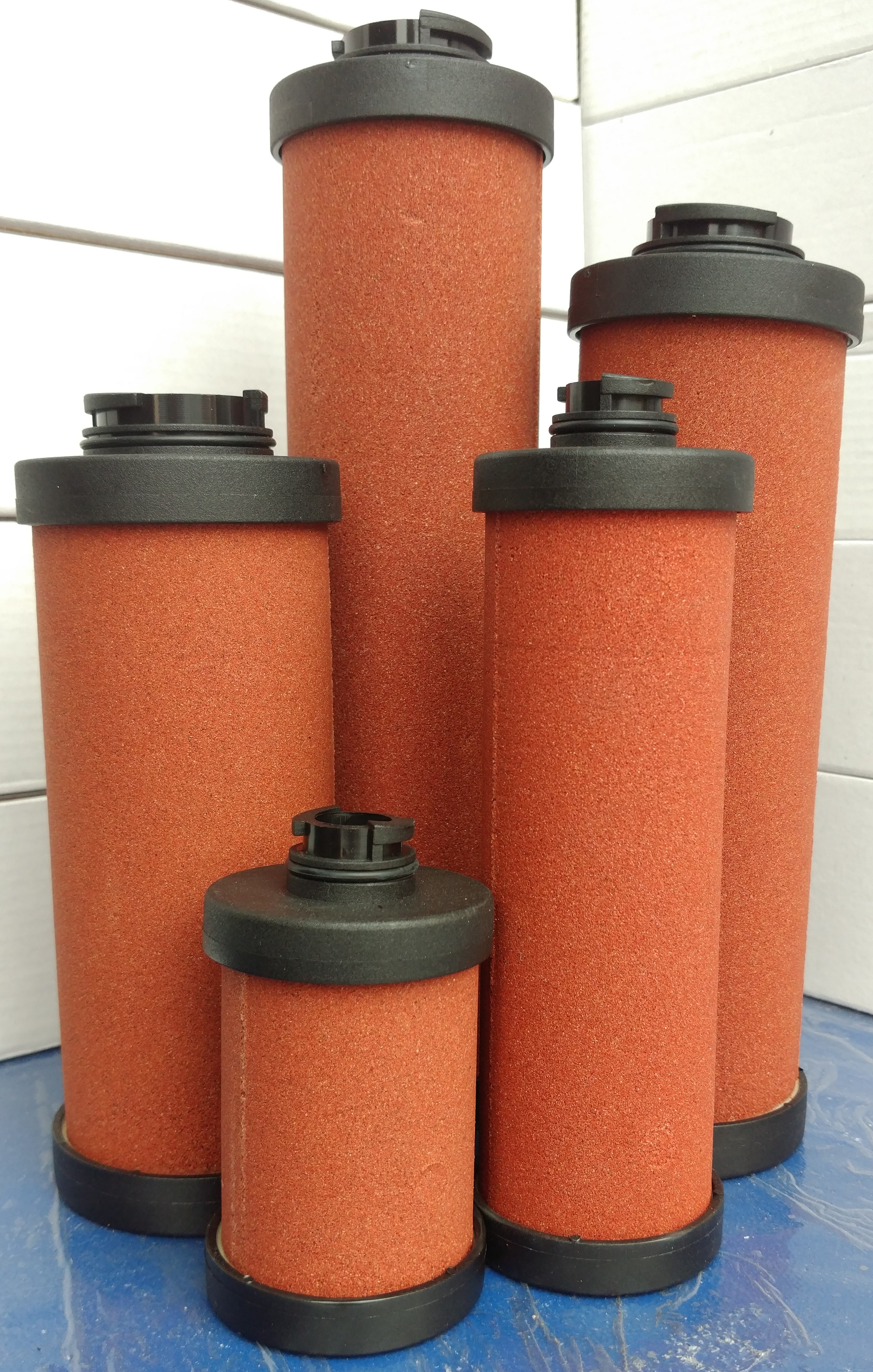

OMI_DF - сменные элементы, картриджи фильтров грубой очистки
СТАНДАРТНЫЕ УСЛОВИЯ
• Температура окружающей среды: 25 °C
• Рабочее давление: 7 bar
• Максимальное давление: 16 bar
• Температура воздуха на входе: 20 °C
• Максимальная температура воздуха на входе: 100 °C
Фильтры OMI DF производятся в размерном ряде от 0,5 до 22 м3/мин - DF 0005 - DF 0220
| Модель фильтра |
Код фильтра в сборе | Код фильтро элемента |
Поток сжатого воздуха, | Подсоединение к магистрали | Размеры, мм | Вес, | ||||
| л/мин | м³/час | BSP | A | B | C | D | кг | |||
| DF 0005 | 04A.0030.D |
04E.0030.D | 500 | 30 | 3/8" | 220 | 90 | 25 | 60 | 0.6 |
| DF 0010 | 04A.0060.D | 04E.0060.D | 1 000 | 60 | 1/2" | 220 | 90 | 25 | 80 | 0.6 |
| DF 0018 | 04A.0108.D | 04E.0108.D | 1 800 | 108 | 3/4" | 280 | 90 | 25 | 100 | 0.7 |
| DF 0030 | 04A.0180.D | 04E.0180.D | 3 000 | 180 | 3/4" | 280 | 90 | 25 | 100 | 0.7 |
| DF 0034 | 04A.0204.D | 04E.0204.D | 3 400 | 204 | 1" | 305 | 120 | 37 | 120 | 1.1 |
| DF 0050 | 04A.0300.D | 04E.0300.D | 5 000 | 300 | 1" | 305 | 120 | 37 | 120 | 1.2 |
| DF 0072 | 04A.0432.D | 04E.0432.D | 7 200 | 432 | 1-1/2" | 385 | 120 | 37 | 120 | 1.3 |
| DF 0095 | 04A.0570.D | 04E.0570.D | 9 500 | 570 | 1-1/2" | 385 | 120 | 37 | 120 | 1.4 |
| DF 0125 | 04A.0750.D | 04E.0750.D | 12 500 | 750 | 2" | 500 | 165 | 54 | 150 | 3.7 |
| DF 0165 | 04A.0990.D | 04E.0990.D | 16 500 | 990 | 2" | 500 | 165 | 54 | 150 | 3.8 |
| DF 0190 | 04A.1140.D | 04E.1140.D | 19 000 | 1 140 | 2-1/2" | 675 | 165 | 54 | 150 | 4.8 |
| DF 0220 | 04A.1320.D | 04E.1320.D | 22 000 | 1 320 | 2-1/2" | 675 | 165 | 54 | 150 | 4.9 |
В стандартной комплектации все фильтры OMI DF поставляются с ручным клапаном слива конденсата. Дополнительно в фильтр возможно установить автоматический клапан слива конденсата OMI 045.F603.04.0000. Для контроля загрязненности фильтровального элемента рекомендуется установить индикатор загрязненности OMI 045.F720.00.0000 или дифференциальный манометр OMI 045.F620.00.000, которые своевременно покажут необходимость замены фильтроэлемента (картриджа фильтра).
