ДООХЛАДИТЕЛЬ ВОЗДУШНЫЙ ЭЛЕКТРИЧЕСКИЙ СЕРИЯ RA

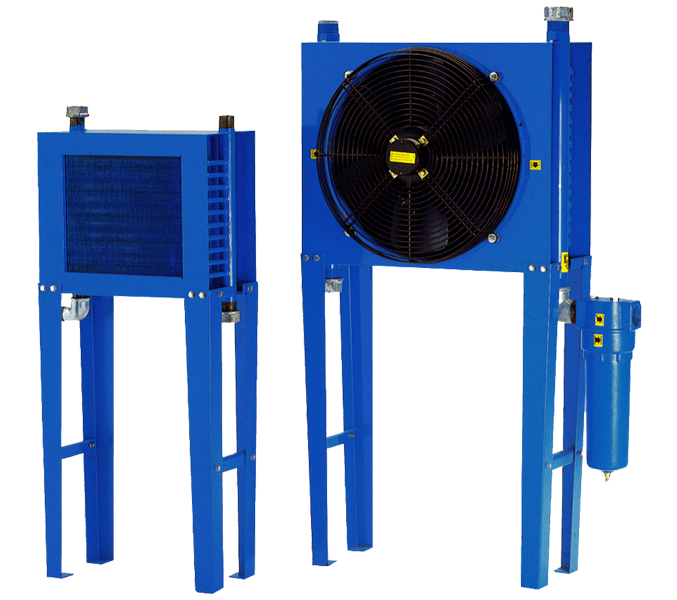

Концевой доохладитель воздушный электрический OMI серия RA
Доохладитель воздушный электрический устанавливается после компрессора, снижает температуру сжатого воздуха до температуры максимум на 15-20°С выше температуры окружающей среды (зависит от температуры воздуха на входе и температуры окружающей среды). Состоит из радиатора, через который проходит поток сжатого воздуха, установленного на нем вентилятора с электродвигателем и сепаратора, для отделения из потока сжатого воздуха конденсата и образовавшейся эмульсии.
Теплообменник достаточного размера и мощный электрический вентилятор позволяют снижать температуру сжатого воздуха со 120 °C до температуры на 9 °C выше температуры окружающей среды. Падение давления снижено до минимального, а образовавшийся конденсат отделяется в сепараторе установленного на выходе из теплообменника.
ДОСТУПНЫЕ ОПЦИИ
• Не стандартные напряжения: RA10-20 доступно с 115В/1ф/60Гц или 230В/1ф/60Гц
• RA30-80 доступны с 230-400В/3ф/50-60Гц или 230В/1ф/50-60Гц
• RA120-750 доступны с 460В/3ф/60Гц
• Подсоединения: RA10-160 доступны с NPT соединениями
• RA300-750 доступны с ANSI соединениями
• Все модели доступны также без сепаратора, мотора или рамы
| Модель | Поток, л/мин | Давление, атм | Вход | Выход | Вес, кг | Эл. питание, кВт/В/ф/Гц |
| RA 10 | 1 000 | 16 | 1" | 1" | 19 | 230/1/50 |
| RA 20 | 2 000 | 16 | 1" | 1" | 20 | 230/1/50 |
| RA 30 | 3 000 | 16 | 1.1/2" | 1.1/2" | 29 | 400/3/50 |
| RA 40 | 4 000 | 16 | 1.1/2" | 1.1/2" | 32 | 400/3/50 |
| RA 50 | 5 000 | 12 | 2" | 1.1/2" | 49 | 400/3/50 |
| RA 65 | 6 500 | 12 | 2" | 1.1/2" | 51 | 400/3/50 |
| RA 80 | 8 000 | 12 | 2" | 1.1/2" | 53 | 400/3/50 |
| RA 120 | 12 000 | 12 | 2" | 2" | 97 | 400/3/50 |
| RA 160 | 16 000 | 12 | 2.1/2" | 2.1/2" | 120 | 400/3/50 |
| RA 200 | 20 000 | 12 | 3" | 2.1/2" | 240 | 400/3/50 |
| RA 250 | 25 000 | 12 | 3" | 3" | 250 | 400/3/50 |
| RA 300 | 30 000 | 12 | DN 100 | DN 100 | 280 | 400/3/50 |
| RA 400 | 40 000 | 12 | DN 100 | DN 100 | 300 | 400/3/50 |
| RA 500 | 50 000 | 12 | DN 125 | DN 125 | 310 | 400/3/50 |
| RA 650 | 65 000 | 12 | DN 125 | DN 125 | 390 | 400/3/50 |
| RA 750 | 75 000 | 12 | DN 150 | DN 150 | 390 | 400/3/50 |
