Магистральные фильтры OMI предварительной очистки сжатого воздуха серия QF

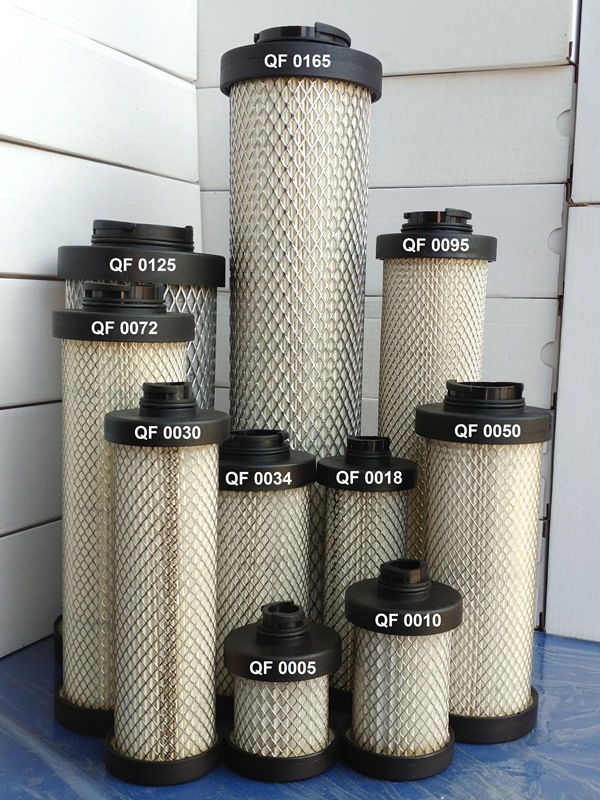

Сменные элементы (картриджи) фильтров OMI QFПредварительные фильтры OMI типа QF предназначены для удаления из потока сжатого воздуха твердых частиц размером до 5 мкм, включая жидкости, эмульсии и частицы масла. Сильное механическое сопротивление делает этот фильтр идеальным для первоначальной защиты систем сжатого воздуха и для задержания примесей. Магистральные фильтры типа QF устанавливается перед фильтрами тонкой очистки для защиты от быстрого загрязнения крупными частицами (атмосферная пыль, продукты коррозии трубопроводов, и т.п.). Так же рекомендуется к установке после адсорбционного осушителя.
Увеличенный срок службы, отличная фильтрующая способность при повышенных температурах (до 90 oС) делают этот фильтр лучшим предварительным защитным фильтром для систем, работающих на сжатом воздухе.
Фильтры специально сконструированы и протестированы для работы при давлениях до 16 бар. Для подбора фильтров для давления отличного от 7 бар необходимо использовать корректирующие коэффициенты (см. таблицу ниже).
Назначение:
-
Устанавливаются перед рефрижераторными осушителями, вакуумными насосами, пневмоцилиндрами;
-
Перед фильтрами основной PF и тонкой HF очистки;
-
Перед устройствами для продувки;
-
Для защиты от пыли и крупных частиц масла и влаги;
-
Общая защита оборудования;
-
Влагоотделяющий фильтр;
-
Ниже по потоку от (после) воздухосборников (ресиверов);
-
Ниже по потоку от (после) доохладителей.
По дополнительному заказу фильтры могут быть дооборудованы устройством автоматического слива конденсата и индикатором загрязнения или дифференциальным манометром, что делает фильтр более удобным в эксплуатации и обслуживании.
Остаточное содержание примесей: Размер твердых частиц не более 5 мкм, остаточное содержание масла и жидкостей не регламентируется. Класс 3 по ГОСТ Р ИСО 8573-1-2005.
Модель |
Код фильтра в сборе |
Код сменного фильтроэлемента |
Поток сжатого воздуха, |
Максимальное давление, |
Подсоединение к магистрали |
Кол-во элементов |
Размеры, мм |
Вес, | ||||
л/мин | м³/час | бар | BSP | n° | A | B | C | D | кг | |||
QF 0005 | 04A.0030.Q | 04E.0030.Q | 560 | 33 | 16 | 3/8" | 1 | 220 | 90 | 25 | 60 | 0.6 |
QF 0010 | 04A.0060.Q | 04E.0060.Q | 1 170 | 70 | 16 | 1/2" | 1 | 220 | 90 | 25 | 80 | 0.6 |
QF 0018 | 04A.0108.Q | 04E.0108.Q | 1 800 | 108 | 16 | 3/4" | 1 | 280 | 90 | 25 | 100 | 0.7 |
QF 0030 | 04A.0180.Q | 04E.0180.Q | 3 000 | 180 | 16 | 3/4" | 1 | 280 | 90 | 25 | 100 | 0.7 |
QF 0034 | 04A.0204.Q | 04E.0204.Q | 3 400 | 204 | 16 | 1" | 1 | 305 | 120 | 37 | 120 | 1.1 |
QF 0050 | 04A.0300.Q | 04E.0300.Q | 5 000 | 300 | 16 | 1" | 1 | 305 | 120 | 37 | 120 | 1.2 |
QF 0072 | 04A.0432.Q | 04E.0432.Q | 7 200 | 432 | 16 | 1.1/2" | 1 | 385 | 120 | 37 | 120 | 1.3 |
QF 0095 | 04A.0570.Q | 04E.0570.Q | 10 400 | 620 | 16 | 1.1/2" | 1 | 385 | 120 | 37 | 120 | 1.4 |
QF 0125 | 04A.0750.Q | 04E.0750.Q | 12 800 | 770 | 16 | 2" | 1 | 500 | 165 | 54 | 150 | 3.7 |
QF 0165 | 04A.0990.Q | 04E.0990.Q | 16 500 | 990 | 16 | 2" | 1 | 500 | 165 | 54 | 150 | 3.8 |
QF 0190 | 04A.1140.Q | 04E.1140.Q | 19 000 | 1 140 | 16 | 2.1/2" | 1 | 675 | 165 | 54 | 150 | 4.8 |
QF 0220 | 04A.1320.Q | 04E.1320.Q | 22 000 | 1 320 | 16 | 2.1/2" | 1 | 675 | 165 | 54 | 150 | 4.9 |
QF 0280 | 04A.1680.Q | 04E.1680.Q | 28 000 | 1 680 | 16 | 3" | 1 | 710 | 200 | 65 | 200 | 6.7 |
QF 0350 | 04A.2100.Q | 04E.2100.Q | 35 000 | 2 100 | 16 | 3" | 1 | 865 | 200 | 65 | 200 | 7.9 |
QF 0440 | 04A.2640.Q | 04E.2640.Q | 44 000 | 2 640 | 13 | 3" | 1 | 985 | 200 | 65 | 200 | 8.8 |
