РЕФРИЖЕРАТОРНЫЕ ОСУШИТЕЛИ (ОСУШИТЕЛИ ХОЛОДИЛЬНОГО ТИПА) OMI СЕРИИ DD

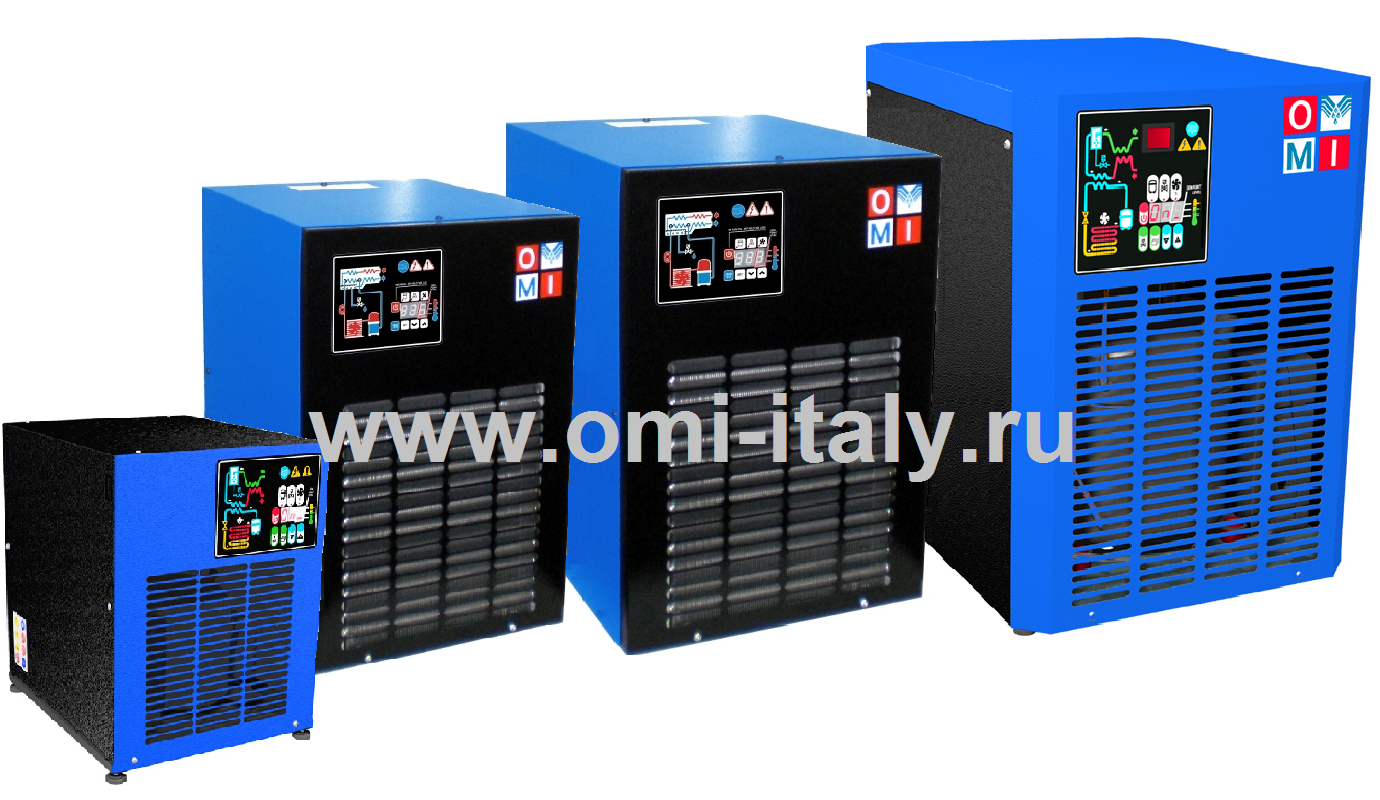

Рефрижераторные осушители OMI DD 36 - DD 340

Рефрижераторные осушители OMI серии DD имеют номинальную точку росы +7^oC при стандартных условиях эксплуатации (при определённых условиях возможно снижение до +3^oC) и являются упрощенным вариантом самого популярного семейства рефрижераторных осушителей OMI ED (точка росы +3^oC). Модельный ряд холодильных осушителей OMI серии DD имеет обновленную конструкцию и технологические новаторские решения, направленные на оптимизацию эксплуатационных показателей для более простого и эффективного управления. Электронный блок управления и его интерфейс были упрощены, но при этом сохранилась поддержка основных функций контроля и управления, так же сохранена функция регулировки скорости вращения вентилятора в зависимости от нагрузки.

Простота, надежность и исключительное соотношение цены и качества являются сильными сторонами этого нового семейства осушителей OMI серии DD.

Отличительные особенности:
• Компактный дизайн
• Точка росы +7 °C
• Низкое падение давления
• Максимальные рабочие параметры: температура среды 45° , температура воздуха на входе 55°, максимальное давление 16 бар
• Ультракомпактная технология с применением алюминиевого теплообменника
• Простота в обслуживании

Рефрижераторные осушители Компании OMI серии DD предназначены для осушения сжатого воздуха путем охлаждения и удаления влаги из сжатого воздуха. Влага вредит машинам, системам управления, приборам, оборудованию машин и пневматическим элементам. Влага удаляется из воздуха посредством его охлаждения в конденсаторе холодильного устройства до температуры конденсации влаги содержащейся в потоке сжатого воздуха. Затем сконденсировавшаяся влага отделяется от потока воздуха встроенным сепаратором.

Рефрижераторные осушители компании OMI семейства DD предназначены для осушения сжатого воздуха путем охлаждения воздушного потока и удаления сконденсировавшейся влаги из сжатого воздуха.

Влага вредит машинам, системам управления, приборам, оборудованию машин и пневматическим элементам. Влага удаляется из воздуха путем его охлаждения в холодильном устройстве до температуры конденсации содержащейся влаги. Затем конденсированная влага отделяется от потока воздуха. Сжатый воздух поступает в патентованный алюминиевый теплообменник, где происходит его двухэтапное охлаждение до точки росы:

На первом этапе (теплообмен «воздух-воздух») поступающий сжатый воздух охлаждается за счет более холодного сжатого воздуха, поступающего в противотоке из влагоотделителя.

На втором этапе (теплообмен «хладагент-воздух») происходит дальнейшее снижение температуры сжатого воздуха до точки росы. В ходе этих двух этапов почти все масло и пар, содержащиеся в сжатом воздухе, конденсируются, переходя в жидкое состояние, после чего отделяются от сжатого воздуха во влагоотделителе и сливаются с помощью автоматического конденсатоотводчика.

После этого полученный холодный воздух снова поступает в противотоке в первый теплообменник («воздух-воздух») и нагревается входящим горячим воздухом. В результате обеспечивается не только снижение относительной влажности входящего воздуха, но и экономия энергии. Такие устройства для осушения воздуха легко устанавливаются в различных пневматических системах, для работы которых требуется сжатый воздух, не содержащий влаги.

Холодильные осушители сжатого воздуха компании OMI серии DD поставляются со всеми устройствами систем управления, безопасности и регулировки, поэтому дополнительных устройств для него не требуется.

Перед рефрижераторным осушителем сжатого воздуха должен устанавливаться фильтр предварительной очистки QF соответствующего типоразмера или другого с степенью фильтрации не менее 10 микрон.

Основные особенности рефрижераторных осушителей сжатого воздуха OMI DD – Dolomite Dryer:

· Вентилятор с переменной скоростью вращения

Единственное семейство осушителей на рынке, позволяющее полностью контролировать точку росы используя вентилятор с изменяемой скоростью вращения, управляемый микропроцессором. Если точка росы выше заданного значения, скорость вращения вентилятора повышается, при снижении точки росы ниже заданного значения, скорость вентилятора снижается. Диапазон изменения скорости вращения вентилятора может варьироваться от 0 до 100%; а частота мигания светодиодного индикатора вентилятора, на панели управления, изменяется пропорционально скорости вращения вентилятора (мигает с большей или меньшей интенсивностю), при максимальной скорости вращения светодиодный индикатор горит постоянно. Точное значение можно получить путем нажатия кнопки UP (ВВЕРХ). Если скорость составляет 100%, выводится надпись FL (Full Load – максимальная нагрузка). В условиях полной, стандартной нагрузки скорость вентилятора обычно составляет 100%; при отсутствии нагрузки скорость вентилятора может колебаться от 0 до 20%.

Благодаря этому решению, инженеров компании OMI, из конструкции удалось исключить перепускной клапан фреонового контура (для DD 36 – DD 216) и реле давления воздушного потока вентилятора, которые, обычно, являются критическими компонентами в конструкции машин этого типа.

В рефрижераторных осушителях сжатого воздуха моделей DD280 и DD 340 для возможности регулировки осушителя на более высокую охлаждающую способность, в конструкции фреонового контура оставлен перепускной клапан горячего газа, работа которого согласуется с работой системы изменения скорости вентилятора.

· Многофункциональная панель управления

Позволяет контролировать широкий спектр рабочих и аварийных параметров, таких как: высокая температура, низкая температура (обледенение внутренних поверхностей теплообменника), неисправность датчика точки росы, история аварийных сигналов и др.

Машины OMI серии DD оснащены электронной системой модификации параметров, поэтому процедуру настройки можно проводить с использованием цифровой панели, расположенной на передней части осушителя.

На панеле управления расположены 5 клавиш (ON/OFF, TEST, SET, DOWN и UP), 3-ёх сегментный цифровой дисплей и три светодиодных индикатора работы основных узлов.

Блок управления осушителя оборудован цифровым выходом дистанционного аварийного оповещения о возможных обнаруженных аварийных состояниях.

· Новый теплообменник

Полностью разработан в лабораториях компании OMI и гарантирует высочайший уровень производительности при минимальном падении давления на нем.

· Режим энергосбережения и антиобледенения

Холодильный компрессор осушителя останавливается в случае низкой нагрузки и температуры окружающей среды ниже 15 °C.

· Компактный и простой дизайн

Панели корпуса и внутренние компоненты скомпонованы так, чтобы снизить затраты при сборке, облегчить обслуживание и ремонт, при этом поддерживая высокое качество, гарантированное именем и многолетним опытом компании OMI.
