Магистральные фильтры OMI

Магистральные фильтры сжатого воздуха OMIМагистральные фильтры сжатого воздуха OMI Сжатый воздух, используемый для пневматического оборудования, содержит в одном кубическом метре более ста миллионов твердых частиц, большинство из которых имеют размеры менее пяти микрон. Эти частицы, смешиваясь с водой и маслом, выбрасываемыми компрессором, приводят к увеличенному износу всех составляющих пневматической системы, а иногда и к поломке пневматических устройств, имеющих повышенные требования к чистоте сжатого воздух. Поэтому очень важен правильный выбор фильтрующих устройств, подходящих по количеству пропускаемого воздуха и по необходимой степени фильтрации, как для всей системы в целом, так для отдельных основных элементов пневмосети.

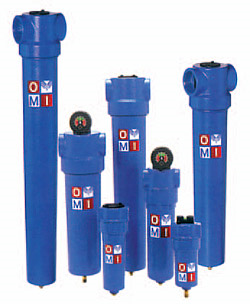

 Компания OMI производит пять типов магистральных фильтров сжатого воздуха (DF, QF, HF, HF, CF) с разными уровнями фильтрации рассчитанные на пропускание потока сжатого воздуха в диапазоне от 0,05 до 520 м3/мин с рабочим давлением до 40 бар (серия фильтров HDP) и с рабочими температурами до 150°C в непрерывном режиме и до 200°C в импульсном (серия фильтров HDT). Для обеспечения требуемого качества сжатого воздуха и в зависимости от качества входящего потока сжатого воздуха применяют от одной до всех пяти ступеней фильтрации.

OMI серия F стандартные магистральные фильтры OMIOMI серия F стандартные магистральные фильтры OMI Фильтры
стандартные

OMI серия F
     OMI ALPS алюминиевые фильтры OMI AFOMI ALPS алюминиевые фильтры OMI AF Фильтры
алюминиевые
литые под давлением

OMI серия ALPS
     OMI HDP фильтры OMI высокого давленияOMI HDP фильтры OMI высокого давления Фильтры
высокого давления
OMI серия HDP
     OMI HDT высокотемпературные фильтры OMIOMI HDT высокотемпературные фильтры OMI Фильтры
высокотемпературные
OMI серия HDT


Во всех сериях магистральных фильтров OMI используются идентичные по своим параметрам ступени фильтрации, и как следствие, типы фильтровальных элементов. Надо отметить, что при одинаковых характеристиках и используемых материалах сами фильтроэлементы (картриджи фильтров) в разных сериях отличаются по конструкции устройства фиксации и не взаимозаменяемы между сериями. Это связано с особенностями использования каждой серии фильтров.

В зависимости от требований оборудования, потребителя сжатого воздуха, в магистрале может использоваться как все пять ступеней очистки, так и меньшее вплоть до одного фильтра грубой очистки.

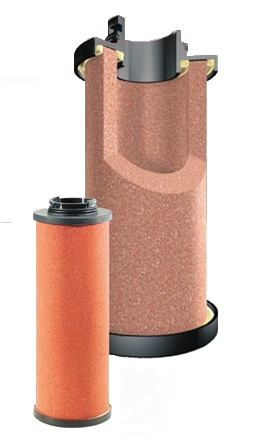

OMI_DF картридж фильтра грубой очисткиOMI_DF картридж фильтра грубой очистки



DF - Фильтр грубой очистки, предназначен для защиты от пыли, удаления твердых частиц, жидкостей и эмульсий размером до 10 мкм. Долгий срок службы в сочетании с отличной устойчивостью к высоким температурам и механическому истиранию, делает его идеальным выбором для защиты системы сжатого воздуха, включая трубопроводы, оборудование и аксессуары. Керамический материал с легкостью переносит самые тяжелые условия эксплуатации.

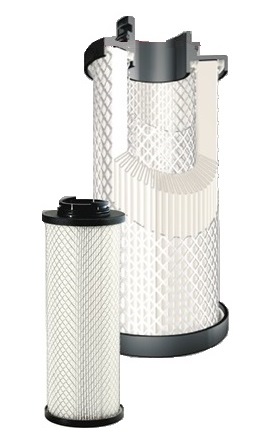

OMI_QF картридж предварительного фильтраOMI_QF картридж предварительного фильтра



QF - Предварительный фильтр для удаления твердых частиц размером до 5 мкм, включая жидкости, эмульсии и частицы масла. Сильное механическое сопротивление делает этот фильтр идеальным для первоначальной защиты систем сжатого воздуха и для задержания примесей.

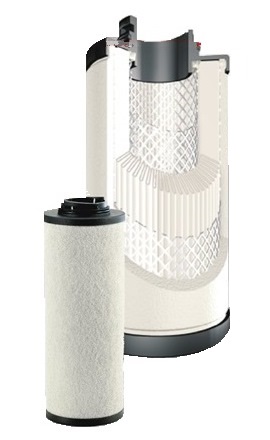

OMI_PF картридж фильтра влаго маслоотделителяOMI_PF картридж фильтра влаго маслоотделителяPF - фильтры перехватывающего действия, способны удерживать твердые частицы и масло размером до 1 мкм, с остаточной концентрацией не более - 0,1 мг/м³. Фильтры используя механизм ударного воздействия, улавливания и слияния, заставляют жидкие частицы субмикронного размера, проходящие через фильтрующий элемент, сталкиваться и образовывать более крупные частицы, которые затем улавливаются и скапливаются в нижней части корпуса фильтра откуда должны удалятся устройством слива конденсата. Рекомендуется к установке после адсорбционного осушителя навстречу потоку для удаления пыли адсорбента возникающей после его регенерации.

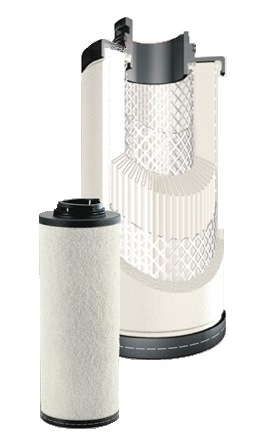

OMI_HF картридж фильтра тонкой очисткиOMI_HF картридж фильтра тонкой очисткиHF - фильтры перехватывающего действия, способны удерживать твердые частицы и масло размером до 0,01 мкм, с остаточной концентрацией не более - 0,01 мг/м3. Фильтрыиспользуя механизм ударного воздействия, улавливания и слияния, заставляют жидкие частицы субмикронного размера, проходящие через фильтрующий элемент, сталкиваться и образовывать более крупные частицы, которые затем улавливаются и скапливаются в нижней части корпуса фильтра откуда должны удалятся устройством слива конденсата. Рекомендуется к установке перед адсорбционным осушителем для увеличения срока службы адсорбента.

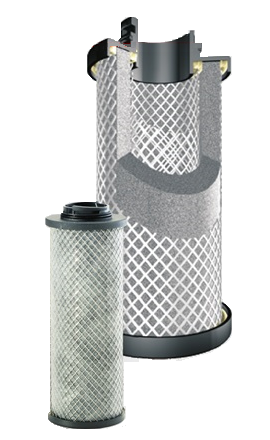

OMI_CF картридж угольного фильтра удаления паров и запаховOMI_CF картридж угольного фильтра удаления паров и запахов

CF - в некоторых промышленных системах существуют дополнительные требования по очистке сжатого воздуха, в соответствии которым в дополнение к отсутствию в сжатом воздухе частиц пыли и масла, требуется отсутствие в сжатом воздухе паров масла и запахов. Для этих целей используется фильтр с активированным углем, который адсорбирует из потока сжатого воздуха все запахи и пары, оставшиеся после предварительных систем фильтрации и удерживает их на поверхности активированных молекул зерна углерода. При установке в систему фильтра CF перед ним обязательно должен быть установлен фильтр PF или HF. Элемент фильтра CF состоит из активированного угля покрытого слоем специального волокна и установлен в сетчатую капсулу из нержавеющей стали.

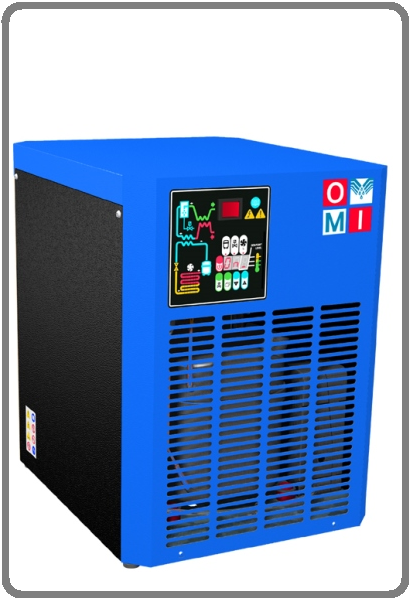

OMI ED 54 рефрижераторный осушитель, 900 л/мин, точка росы -3 С
Цена 830 eurOMI ED 54 рефрижераторный осушитель, 900 л/мин, точка росы -3 С Цена 830 eur OMI ED 360 рефрижераторный осушитель, 6 000 л/мин, точка росы -3 С
Цена 2 390 eurOMI ED 360 рефрижераторный осушитель, 6 000 л/мин, точка росы -3 С Цена 2 390 eur OMI KDD 40 адсорбционный осушитель, 667 л/мин, точка росы -40 С
Цена 2 210 eurOMI KDD 40 адсорбционный осушитель, 667 л/мин, точка росы -40 С Цена 2 210 eur
OMI ED 54
рефрижераторный
осушитель 0,9 м3/мин

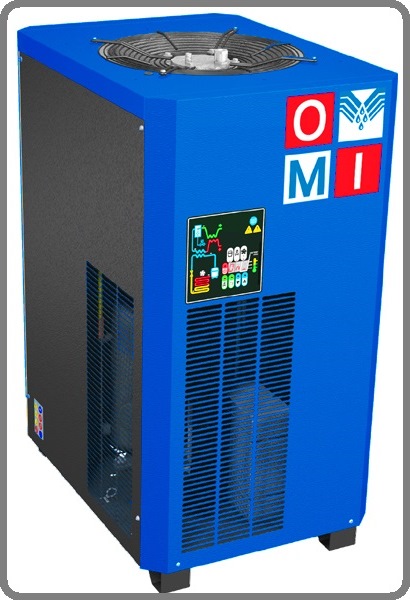

OMI ED 360
рефрижераторный
осушитель 6 м3/мин

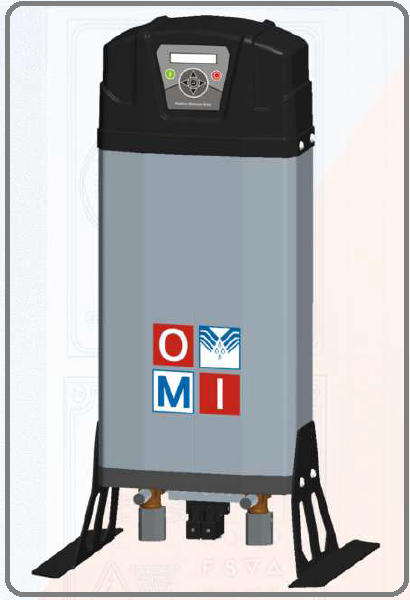

OMI KDD 40
