Принцип действия рефрижераторных осушителей основан на охлаждении потока сжатого воздуха при помощи фреоновой холодильной установки до положительных температур близких к нулю. Пары влаги находящиеся в сжатом воздухе конденсируются после чего удаляются из сжатого воздуха. Температура до которой осушитель охлаждает поток сжатого воздуха называется Точка росы осушителя. Основные отличительные особенности рефрижераторных осушителей OMI холодильного типа это:

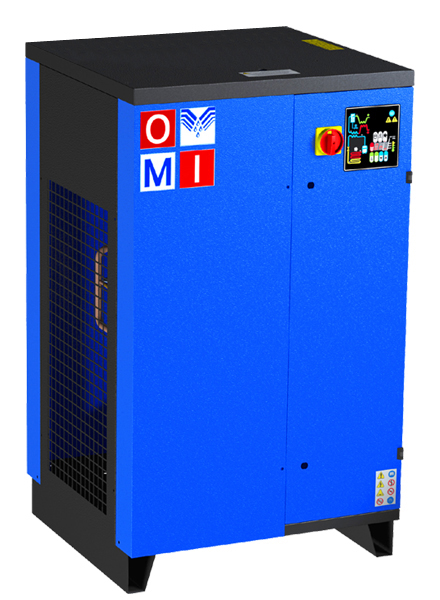

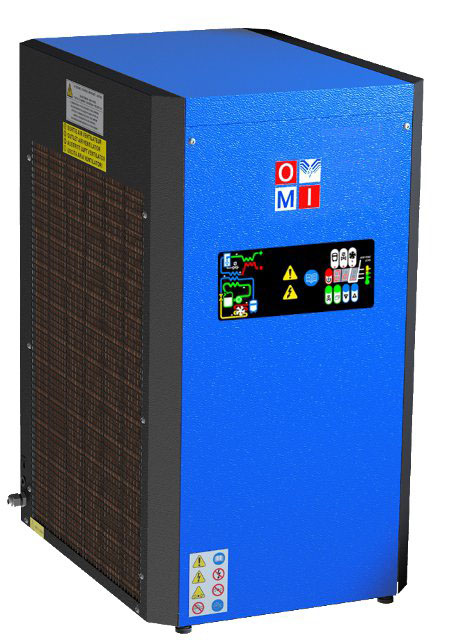

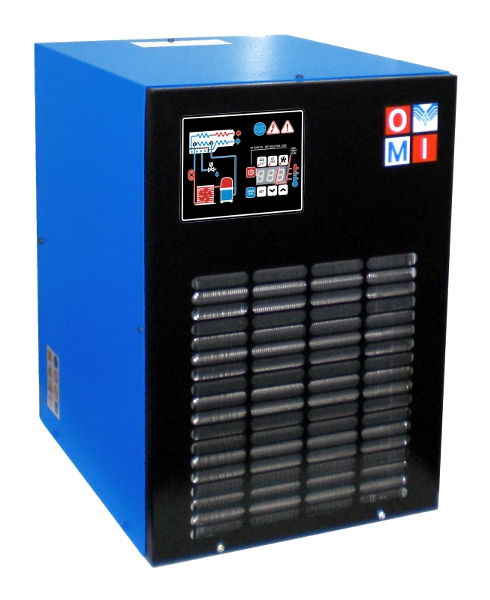

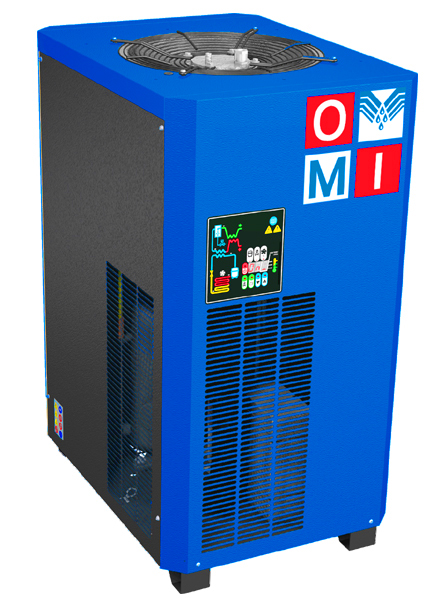

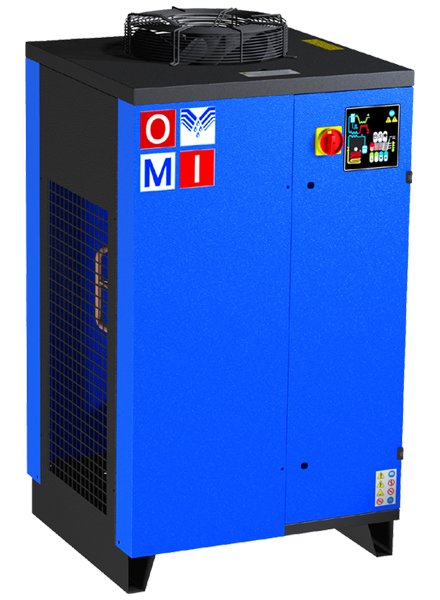

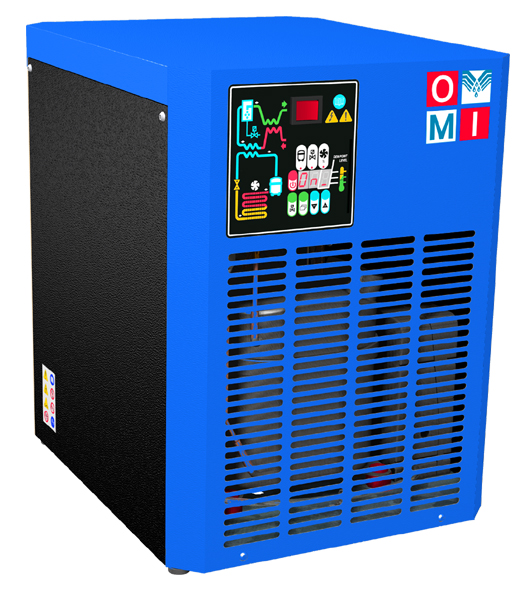

Основные отличия серий рефрижераторных осушителей OMI Серия DD - имеет более простую конструкцию по сравнению с другими сериями, обеспечивают точку росы +7°C. Выпускаются на производительность от 0,6 м3/мин до 5,7 м3/мин с рабочим давлением 7 бар и максимальным давлением до 16 бар. Оптимальное соотношение цена/качество для потребителей не предъявляющих завышенных требований к качеству воздуха. Серия ED - получила самую широкую распространенность, высокотехнологичная, высокоэффективная и надёжная конструкция, обеспечивают точку росы +З°C. Выпускаются на производительность от 0,3 м3/мин до 400 м3/мин с рабочим давлением 7 бар и максимальным давлением до 16 бар. Серия ESD - высокотехнологичная конструкция с режимом сохранения энергии, высокая энергоэффективность, позволяет сократить эксплуатационные затраты, до 90%. Особенно рекомендуется к применению в системах не имеющих постоянного расхода сжатого воздуха (частичная загрузка, импульсное потребление). Обеспечивают точку росы +З°C. Производительность от 0,9 м3/мин до 100 м3/мин с рабочим давлением 7 бар и максимальным давлением до 16 бар. Серия HTD - позволяют обрабатывать входящий поток сжатого воздуха с температурой до +82°C за счет встроенного дополнительного доохладителя с керамическим фильтром-cепаратором на входе в рефрижераторный осушитель. Это позволяет сэкономить пространство и снизить падение давления. В осушителях используется единый слив конденсата для всех компонентов устройства. Точка росы +З°C. Производительность от 0,58 м3/мин до 2,8 м3/мин с рабочим давлением 7 бар и максимальным давлением до 16 бар. Рекомендуется для установки после поршневых компрессоров.

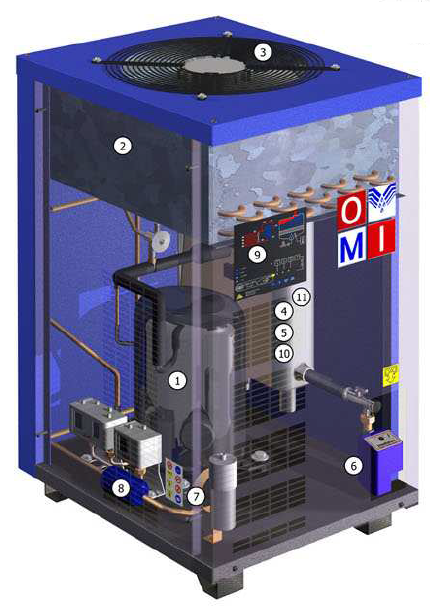

Устройство и принцип действия
Принцип действия рефрижераторных осушителей основан на охлаждении потока сжатого воздуха при помощи фреоновой холодильной установки до положительных температур близких к нулю. Сжатый воздух проходя через теплообменник с фреоновым контуром охлаждается до температуры немногим выше температуры замерзания влаги. Пары влаги находящиеся в сжатом воздухе остывают и конденсируются после чего удаляются из сжатого воздуха. Температура до которой осушитель охлаждает поток сжатого воздуха называется Точка росы - это температура, до которой должен охладиться воздух, чтобы содержащийся в нём пар достиг состояния насыщения и начал конденсироваться в капли росы. Теоретически, если в дальнейшем сжатый воздух проходя по пневматической магистрали и попадая к потребителю не будет остывать ниже температуры точки росы осушителя, то влага не должна конденсироваться. Но как показывает практика эта температуры обычно выше на 5-7 °C точки росы рефрижераторного осушителя и зависит от многих факторов: температуры окружающей среды, влажности воздуха, атмосферного давления и т.д.

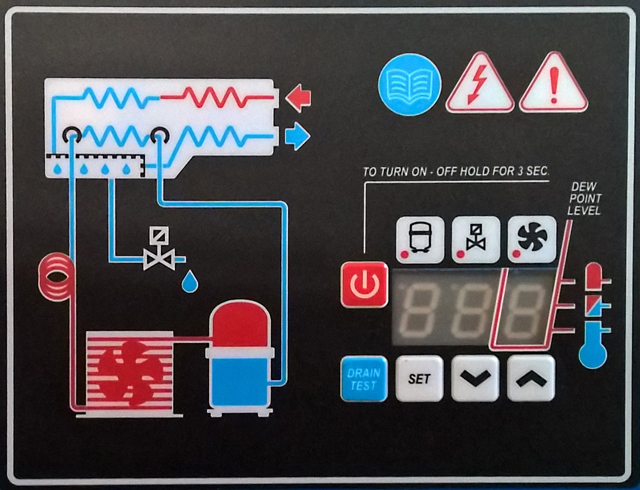

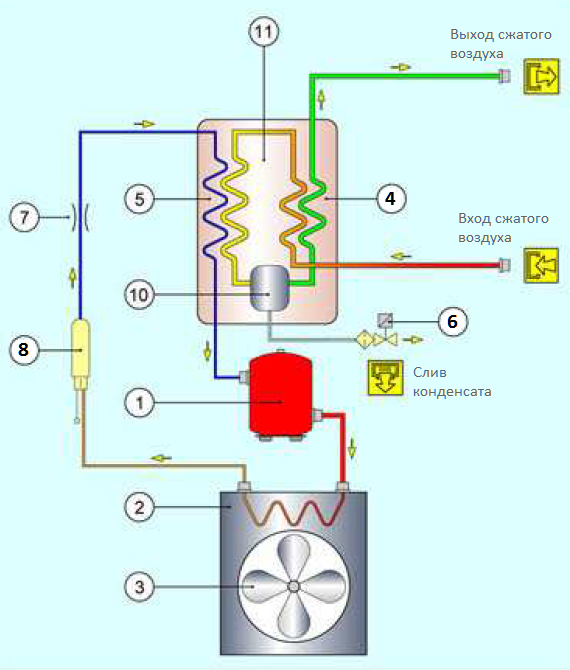

Первый этап воздухоподготовки - двухконтурный воздушный теплообменник воздух/воздух. В этом контуре поступающий из магистрали сжатый воздух предварительно охлаждается потоком воздуха выходящим из осушителя. В свою очередь, холодный воздух выходящий из осушителя - нагревается. Первый контур позволяет сократить потребление энергии в контуре холодильной машины и снижает вероятность образования конденсата на внешней поверхности трубопровода на выходе из осушителя. Второй этап - испаритель. Предварительно охлажденный поток сжатого воздуха из двухконтурного воздушного теплообменника попадает в холодильный испаритель, где он охлаждается до требуемой температуры холодильной установкой и происходит основной процесс конденсации влаги. Поток хладагента и температура регулируются с помощью перепускного клапана. Третий этап - влагоудаление. Воздух, охлажденный в испарителе, проходит через влагоудалитель и сепаратор, которые собирают и удаляют конденсат в камеру сбора конденсата. Конденсат удаляется автоматически с помощью электромагнитного клапана слива конденсата. Геометрия влагоудалителя позволяет снизить потери и поддерживать их на низком уровне. На всех холодильных (рефрижераторных) осушителях OMI установлена электромагнитная система слива конденсата управляемая с электронной панели. По дополнительному заказу возможна установка электронного клапана слива конденсата без потерь воздуха из магистрали.
|
