РЕФРИЖЕРАТОРНЫЕ ОСУШИТЕЛИ (ОСУШИТЕЛИ ХОЛОДИЛЬНОГО ТИПА) OMI СЕРИИ ED

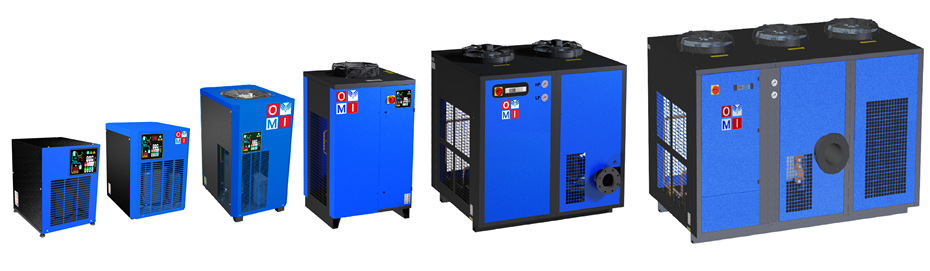

Осушители холодильного типа(рефрижераторные осушители) OMI серия ED от 0.3 до 400 м3/минОсушители холодильного типа(рефрижераторные осушители) OMI серия ED от 0.3 до 400 м3/минОсушители холодильного типа OMI серии ED разработаны и применяются для эффективного удаления конденсата содержащегося в сжатом воздухе.

Линия осушителей холодильного типа OMI серии ED разработана для обеспечения максимальной эффективности и надежности. Все модели оснащены высокоэффективным теплообменником с интегрированным сепаратором конденсата и очень не существенной потерей давления в нем и является собственной разработкой инженеров компании OMI.

В холодильных осушителях OMI, серии ED установлен программируемый блок управления, который корректирует скорость вращения вентилятора в соответствии с нагрузкой на осушитель, гарантируя постоянный высокий уровень производительности при любых рабочих условиях. Блок управления осушителей холодильного типа OMI серии ED позволяет управлять широким спектром параметров и контролировать все основные процессы. Все холодильные осушители серии ED компании OMI оснащены высокоэффективным программируемым электронным сливом конденсата. По запросу возможна установка клапана слива конденсата «без потерь», слив конденсата происходит без потребления сжатого воздуха из пневмосистемы.

Модель

Поток Давление, бар Подсоединение Вход/выход Напряжение питания, В/ф/Гц Потребляемая мощность, кВт Габаритные размеры*, мм Вес, кг
л/мин м³/час A B C D E F G
ED 18 300 18 16 3/8" 230/1/50 0.12 305 360 404 51 313 40 - 18
ED 24 400 24 16 3/8" 230/1/50 0.12 305 360 404 51 313 40 - 18
ЕD 54 900 54 16 1/2" 230/1/50 0.18 370 433 435 100 373 60 - 26
ЕD 72 1 200 72 16 1/2" 230/1/50 0.20 370 433 435 100 373 60 - 26
ЕD 108 1 800 108 16 3/4" 230/1/50 0.41 420 515 555 100 475 65 - 33
ЕD 144 2 400 144 16 3/4" 230/1/50 0.41 420 515 555 100 475 65 - 34
ЕD 180 3 000 180 16 3/4" 230/1/50 0.61 420 515 555 100 475 65 - 43
ЕD 225 3 750 225 16 1" 230/1/50 0.60 485 595 614 125 534 70 - 62
ЕD 260 4 333 260 16 1" 230/1/50 0.60 485 595 614 125 534 70 - 64
ЕD 360 6 000 360 16 1-1/2" 230/1/50 0.90 500 679 980 157 254 100 - 87
ЕD 480 8 000 480 16 1-1/2" 230/1/50 1.24 500 679 980 157 254 100 - 110
ЕD 660 11 000 660 16 2" 230/1/50 1.24 779 720 1360 180 347 109 - 120
ЕD 780 13 000 780 16 2" 400/3/50 1.90 779 720 1360 180 347 109 - 130
ЕD 1000 16 667 1 000 13* 2" 400/3/50 1.90 779 720 1360 180 347 109 - 150
ЕD 1500 25 000
1 500 14 3" 400/3/50 2.78 785 1365 1555 390 85 570 - 260
ЕD 1800 30 000
1 800 14 3" 400/3/50 2.78 785 1365 1555 390 85 570 - 270
ЕD 2250 37 500
2 250 14 3" 400/3/50 4.21 785 1365 1555 390 85 570 - 300
ЕD 2700 45 000 2 700 13* DN 100 400/3/50 5.07 905 1390 1555 390 85 570 - 330
ЕD 3600 60 000 3 600 13* DN 125 400/3/50 6.29 1510 1500 1555 405 226 585 - 420
ЕD 4200 70 000 4 200 13* DN 125 400/3/50 7.29 1510 1500 1555 405 226 585 - 520
ЕD 5300 88 333 5 300 13* DN 150 400/3/50 9.52 1510 1500 1555 405 226 585 - 620
ЕD 6000 100 000 6 000 13* DN 150 400/3/50 9.52 1510 1500 1555 405 226 585 - 720
ЕD 6800  113 333
6 800
13* DN 150
400/3/50
ЕD 8800
ЕD 10000
ЕD 12000
ЕD 13600
ЕD 17600
ЕD 20000
ЕD 24000





* Габаритные чертежи осушителей холодильного типа OMI серии ED

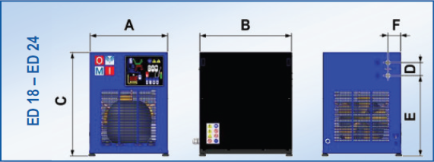

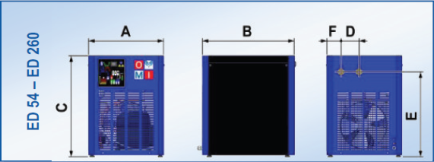

Осушители холодильного типа OMI. Серия ED. Модели ED 18 - ED 24. Габаритные размеры. Осушители холодильного типа OMI. Серия ED. Модели ED 54 - ED 260. Габаритные размеры.

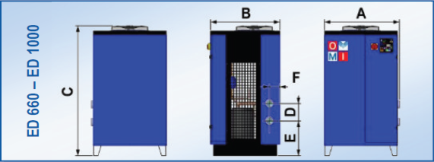

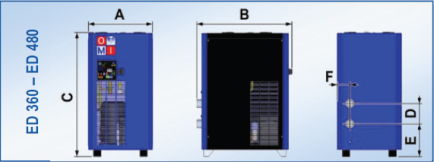

Осушители холодильного типа OMI. Серия ED. Модели ED 360 - ED 480. Габаритные размеры. Осушители холодильного типа OMI. Серия ED. Модели ED 660 - ED 1000. Габаритные размеры.

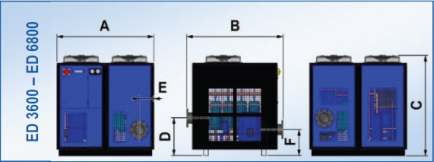

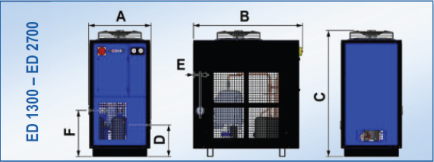

Осушители холодильного типа OMI. Серия ED. Модели ED 1300 - ED 2700. Габаритные размеры. Осушители холодильного типа OMI. Серия ED. Модели ED 3600 - ED 6800. Габаритные размеры.

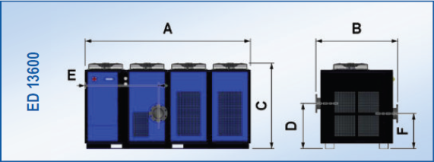

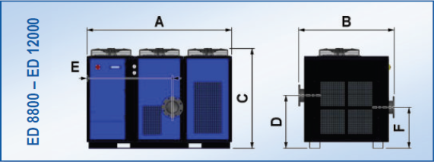

Осушители холодильного типа OMI. Серия ED. Модели ED 8800 - ED 12000. Габаритные размеры. Осушители холодильного типа OMI. Серия ED. Модели ED 13600. Габаритные размеры.

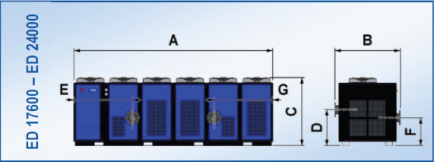

Осушители холодильного типа OMI. Серия ED. Модели ED 17600 - ED 24000. Габаритные размеры.
