СТАНДАРТНЫЕ МАГИСТРАЛЬНЫЕ ФИЛЬТРЫ OMI СЕРИЯ F

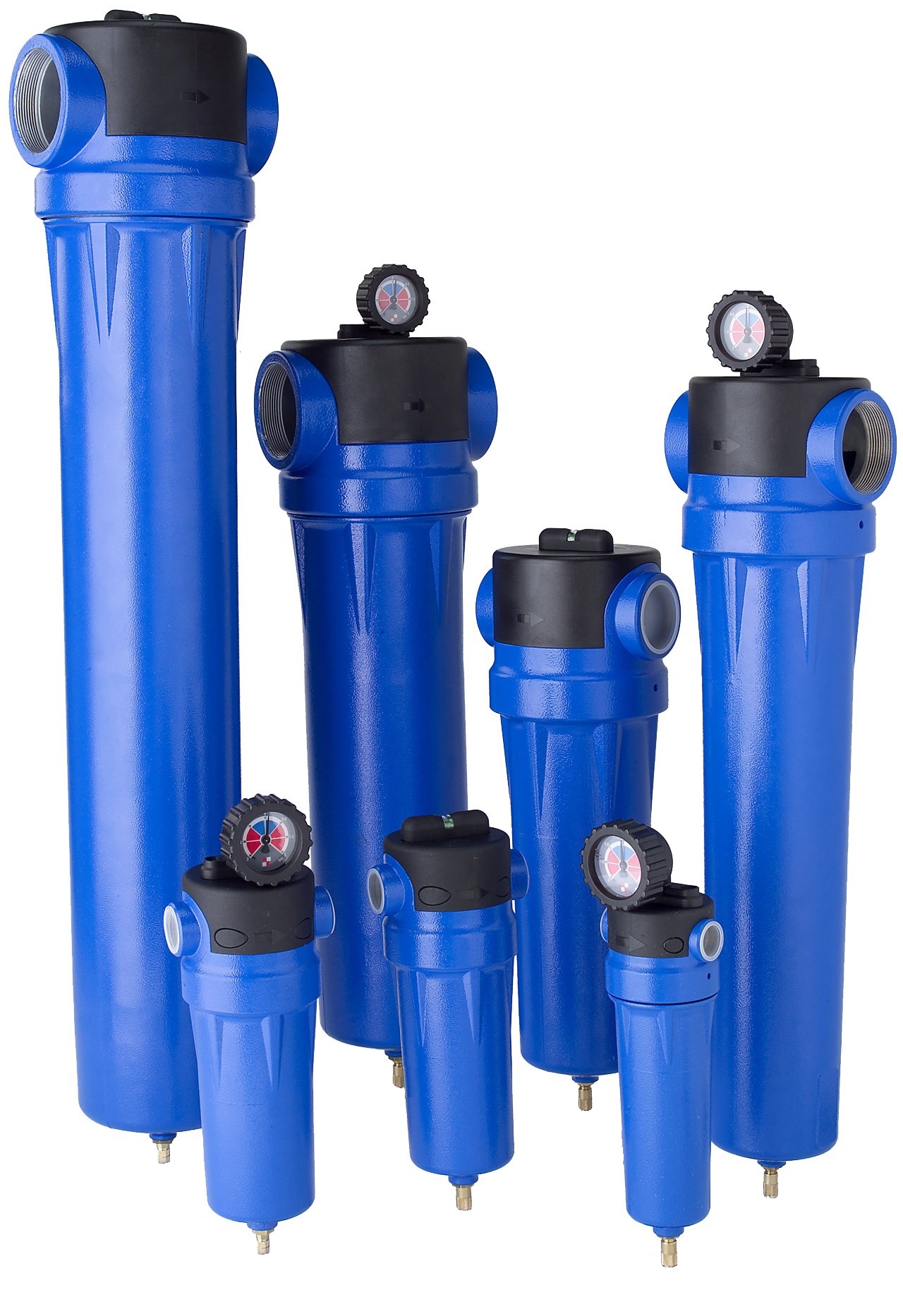

 Магистральные фильтры OMI серия F (DF, QF, PF, HF, CF)Магистральные фильтры OMI серия F (DF, QF, PF, HF, CF)

Сжатый воздух, используемый в промышленных пневматических системах, содержит более 100 миллионов загрязняющих частиц в 1 Нм³. Большинство этих частиц настолько малы по размеру (менее 5 мкм), что они не могут быть перехвачены стандартными всасывающими фильтрами, установленными в компрессорах. Такие частицы, смешанные с парами воды и масла, образующимися во время сжатия, вызывают преждевременный износ оборудования и, следовательно, являются причиной дорогостоящих остановок производства и значительно сокращают интервалы технического обслуживания. Для каждого конкретного использования можно подобрать систему идеального размера в соответствии с объёмом обрабатываемого сжатого воздуха и требований к его качеству, чтобы оптимизировать характеристики и увеличить срок службы всей системы.

Стандартные магистральные фильтры OMI подбирают по расходу сжатого воздуха потребителем и требованием этого потребителя по качеству (классу очистки) сжатого воздуха. Каждый ряд фильтров рассчитанный на определённую пропускную способность имеет пять ступеней очистки сжатого воздуха.

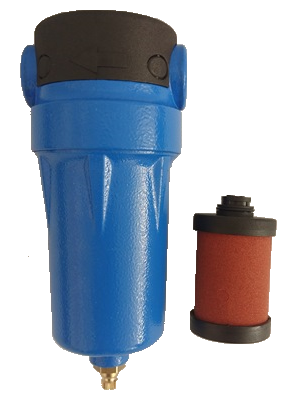

DF - фильтрDF - фильтр
DF - пылевой фильтр
. Фильтр грубой очистки, предназначен для защиты от пыли, удаления твердых частиц, жидкостей и эмульсий размером до 10 мкм. Долгий срок службы в сочетании с отличной устойчивостью к высоким температурам и механическому истиранию, делает его идеальным выбором для защиты системы сжатого воздуха, включая трубопроводы, оборудование и аксессуары. Керамический материал с легкостью переносит самые тяжелые условия эксплуатации.


QF - фильтрQF - фильтр
QF - твердые загрязнения
. Предварительный фильтр для удаления твердых частиц размером до 5 мкм, включая жидкости, эмульсии и частицы масла. Сильное механическое сопротивление делает этот фильтр идеальным для первоначальной защиты систем сжатого воздуха и для задержания примесей. Так же рекомендуется к установке после адсорбционного осушителя.

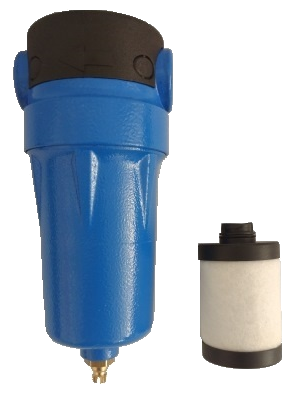

PF - фильтрPF - фильтрPF - перехватывающий фильтр. Перехватывающий фильтр способен удерживать твердые и масляные частицы до 1 мкм с остаточной концентрацией не более 0,1 мг/м³. Используя принцип инерционного воздействия, перехвата и слияния, заставляет субмикронные частицы жидкости проходящие через него сталкиваться, образуя более крупные микрокапли, которые под действием силы тяжести осаждаются в нижней части фильтра. Картридж, состоящий из слоя боросиликатных микроволокон, встроен в сетчатую конструкцию из нержавеющей стали. Внешнее покрытие картриджа из ПВХ, устойчивое к ультрафиолетовым лучам и температурам до 100 °C, используется для дренажа утилизированной жидкости.

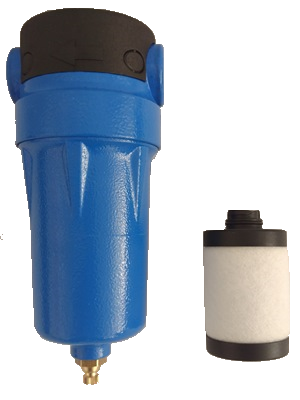

HF - фильтрHF - фильтрHF - фильтр тонкой очистки. Фильтры перехватывающего действия, способны удерживать твердые и жидкие частицы до 0,01 мкм, с остаточной концентрацией не более 0,01 мг/м³. По своей структуре фильтр HF похож на фильтры типа PF. Единственное различие заключается в степени фильтрации. Этот фильтр позволяет получить воздух практически на 99,99% свободный от масел. Используется в системах, где чистота воздуха является необходимым условием, а так же используется после адсорбционного осушителя в качестве дополнительного фильтра для удаления пыли, является оптимальным предварительным фильтром для угольного фильтра серии CF (0,001 мг/м³ по запросу).

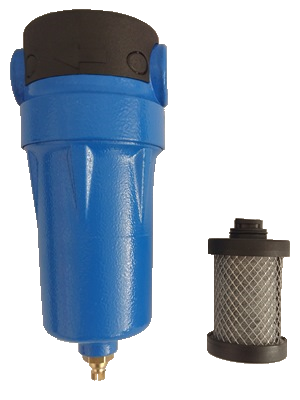

CF - фильтрCF - фильтрCF - угольный фильтр. Для некоторых промышленных применений существуют дополнительные требования по очистке сжатого воздуха, в соответствии которым в дополнение к отсутствию в сжатом воздухе частиц пыли и масла, требуется отсутствие в сжатом воздухе паров масла и запахов. Для этих целей используется фильтр с активированным углем, который адсорбирует из потока сжатого воздуха все запахи и пары, оставшиеся после предварительных систем фильтрации и удерживает их на поверхности активированных молекул зерна углерода. При установке в систему фильтра CF перед ним обязательно должен быть установлен фильтр PF или HF. Элемент фильтра CF состоит из активированного угля покрытого слоем специального волокна и установлен в сетчатую капсулу из нержавеющей стали.

Аллюминиевые магистральные фильтры OMI серии F
Модель
Код фильтра в сборе
Код фильтро элемента
Поток
сжатого воздуха,
 Максимальное
давление,
  Подсоединение
к магистрали
Кол-во
элементов
Размеры, мм Вес,
л/мин м³/час бар BSP A B C D кг

 DF 0005
 QF 0005
 PF 0005
 HF 0005
 CF 0005

04A.0030.D
04A.0030.Q
04A.0030.P
04A.0030.H
04A.0030.C

04E.0030.D
04E.0030.Q
04E.0030.P
04E.0030.H
04E.0030.C

560
33   16 3/8" 1 220 90 25 60 0.6
 DF 0010
 QF 0010
 PF 0010
 HF 0010
 CF
0010
04A.0060.D
04A.0060.Q
04A.0060.P
04A.0060.H
04A.0060.C
04E.0060.D
04E.0060.Q
04E.0060.P
04E.0060.H
04E.0060.C
1 170   70   16 1/2" 1 220 90 25 80 0.6
 DF 0018
 QF 0018
 PF 0018
 HF 0018
 CF
0018
04A.0108.D
04A.0108.Q
04A.0108.P
04A.0108.H
04A.0108.C
04E.0108.D
04E.0108.Q
04E.0108.P
04E.0108.H
04E.0108.C
1 800   108   16 3/4" 1 280 90 25 100 0.7
 DF 0030
 QF 0030
 PF 0030
 HF 0030
 CF
00
30
04A.0180.D
04A.0180.Q
04A.0180.P
04A.0180.H
04A.0180.C
04E.0180.D
04E.0180.Q
04E.0180.P
04E.0180.H
04E.0180.C
3 000   180   16 3/4" 1 280 90 25 100 0.7
 DF 0034
 QF 0034
 PF 0034
 HF 0034
 CF
00
34
04A.0204.D
04A.0204.Q
04A.0204.P
04A.0204.H
04A.0204.C
04E.0204.D
04E.0204.Q
04E.0204.P
04E.0204.H
04E.0204.C
3 400   204   16 1" 1 305 120 37 120 1.1
 DF 0050
 QF 0050
 PF 0050
 HF 0050
 CF
0050
04A.0300.D
04A.0300.Q
04A.0300.P
04A.0300.H
04A.0300.C
04E.0300.D
04E.0300.Q
04E.0300.P
04E.0300.H
04E.0300.C
5 000   300   16 1" 1 305 120 37 120 1.2
 DF 0072
 QF 0072
 PF 0072
 HF 0072
 CF
0072
04A.0432.D
04A.0432.Q
04A.0432.P
04A.0432.H
04A.0432.C
04E.0432.D
04E.0432.Q
04E.0432.P
04E.0432.H
04E.0432.C
7 200   432   16 1.1/2" 1 385 120 37 120 1.3
 DF 0095
 QF 0095
 PF 0095
 HF 0095
 CF
0095
04A.0570.D
04A.0570.Q
04A.0570.P
04A.0570.H
04A.0570.C
04E.0570.D
04E.0570.Q
04E.0570.P
04E.0570.H
04E.0570.C
10 400   620   16 1.1/2" 1 385 120 37 120 1.4
 DF 0125
 QF 0125
 PF 0125
 HF 0125
 CF
0125
04A.0750.D
04A.0750.Q
04A.0750.P
04A.0750.H
04A.0750.C
04E.0750.D
04E.0750.Q
04E.0750.P
04E.0750.H
04E.0750.C
12 800   770   16 2" 1 500 165 54 150 3.7
 DF 0165
 QF 0165
 PF 0165
 HF 0165
 CF
0165
04A.0990.D
04A.0990.Q
04A.0990.P
04A.0990.H
04A.0990.C
04E.0990.D
04E.0990.Q
04E.0990.P
04E.0990.H
04E.0990.C
16 500   990   16 2" 1 500 165 54 150 3.8
 DF 0190
 QF 0190
 PF 0190
 HF 0190
 CF
0190
04A.1140.D
04A.1140.Q
04A.1140.P
04A.1140.H
04A.1140.C
04E.1140.D
04E.1140.Q
04E.1140.P
04E.1140.H
04E.1140.C
19 000   1 140   16 2.1/2" 1 675 165 54 150 4.8
 DF 0220
 QF 0220
 PF 0220
 HF 0220
 CF
0220
04A.1320.D
04A.1320.Q
04A.1320.P
04A.1320.H
04A.1320.C
04E.1320.D
04E.1320.Q
04E.1320.P
04E.1320.H
04E.1320.C
22 000   1 320   16 2.1/2" 1 675 165 54 150 4.9
 QF 0280
 PF 0280
 HF 0280
 CF
0280
04A.1680.Q
04A.1680.P
04A.1680.H
04A.1680.C
04E.1680.Q
04E.1680.P
04E.1680.H
04E.1680.C

28 000   1 680   16 3" 1 710 200 65 200 6.7
 QF 0350
 PF 0350
 HF 0350
 CF
0350
04A.2100.Q
04A.2100.P
04A.2100.H
04A.2100.C
04E.2100.Q
04E.2100.P
04E.2100.H
04E.2100.C
35 000   2 100   16 3" 1 865 200 65 200 7.9
 QF 0440
 PF 0440
 HF 0440
 CF
0440
04A.2640.Q
04A.2640.P
04A.2640.H
04A.2640.C
04E.2640.Q
04E.2640.P
04E.2640.H
04E.2640.C
44 000   2 640   13 3" 1 985 200 65 200 8.8

Стальные магистральные фильтры OMI серии F

Модель
Код фильтра в сборе
Код фильтро элемента
Поток
сжатого воздуха,
 Максимальное
давление,
  Подсоединение
к магистрали
Кол-во
элементов
Размеры, мм Вес,
л/мин м³/час бар BSP A B C D кг
 QF 0460
 PF 0460
 HF 0460
 CF
0460
04A.2760.QG
04A.2760.PG
04A.2760.HG
04A.2760.CG
04E.2760.Q
04E.2760.P
04E.2760.H
04E.2760.C
46 000   2 760   16 DN   100 1 x 0460 1265 485 240 300 125
 QF 0700
 PF 0700
 HF 0700
 CF
0700
 04A.4200.QG
04A.4200.PG
04A.4200.HG
04A.4200.CG
04E.4200.Q
04E.4200.P
04E.4200.H
04E.4200.C
70 000   4 200   16 DN   125 2 x 0350 1275 630 285 300 196
 QF 0950
 PF 0950
 HF 0950
 CF
0950
04A.5700.QG
04A.5700.PG
04A.5700.HG
04A.5700.CG
04E.5700.Q
04E.5700.P
04E.5700.H
04E.5700.C
95 000   5 700   16 DN   150 2 x 0460 1380 630 305 300 210
 QF 1250
 PF 1250
 HF 1250
 CF 12
50
04A.7500.QG
04A.7500.PG
04A.7500.HG
04A.7500.CG
04E.7500.Q
04E.7500.P
04E.7500.H
04E.7500.C
125 000   7 500   16 DN   150 3 x 0460 1430 676 310 300 264
 QF 1550
 PF 1550
 HF 1550
 CF 15
50
04A.9300.QG
04A.9300.PG
04A.9300.HG
04A.9300.CG
04E.9300.Q
04E.9300.P
04E.9300.H
04E.9300.C

155 000   9 300   16 DN   150 2 x 0350
+
2 x 0460
1500 724 335 300 314
 QF 1850
 PF 1850
 HF 1850
 CF 18
50
04A.A110.QG
04A.A110.PG
04A.A110.HG
04A.A110.CG
04E.A110.Q
04E.A110.P
04E.A110.H
04E.A110.C
185 000   11 000   16 DN   200 2 x 0460 1500 724 350 300 320
 QF 2500
 PF 2500
 HF 2500
 CF 2
500
04A.A142.QG
04A.A142.PG
04A.A142.HG
04A.A142.CG
04E.A142.Q
04E.A142.P
04E.A142.H
04E.A142.C

240 000   14 200   16 DN   200 6 x 0460 1565 885 440 300 530
 QF 3000
 PF 3000
 HF 3000
 CF 300
0
04A.A199.QG
04A.A199.PG
04A.A199.HG
04A.A199.CG
04E.A199.Q
04E.A199.P
04E.A199.H
04E.A199.C

335 000   19 900   16 DN   250 8 x 0460 1575 950 440 300 670
 QF 3500
 PF 3500
 HF 3500
 CF 3
500
04A.A310.QG
04A.A310.PG
04A.A310.HG
04A.A310.CG
04E.A310.Q
04E.A310.P
04E.A310.H
04E.A310.C

520 000   31 000   16 DN   300 11 x 0460 1700 1050 545 300 1 083

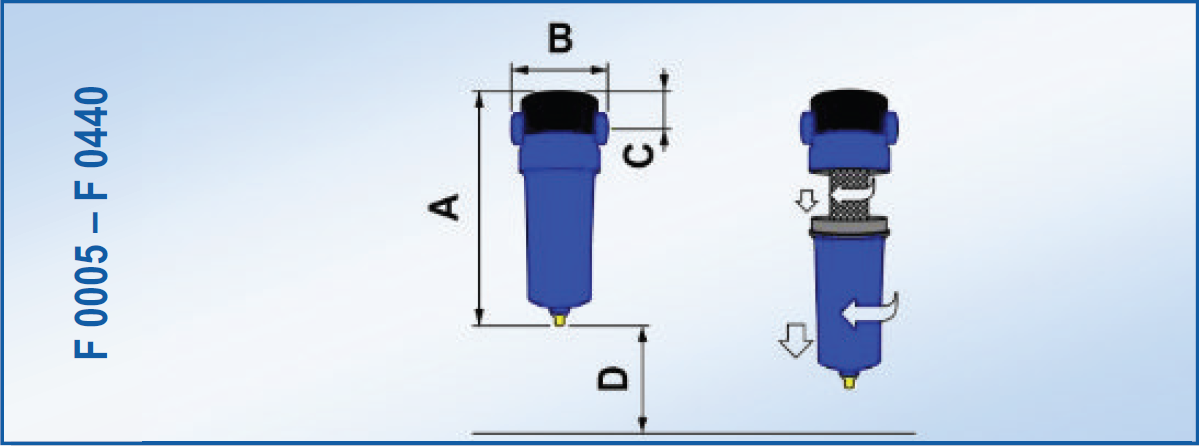

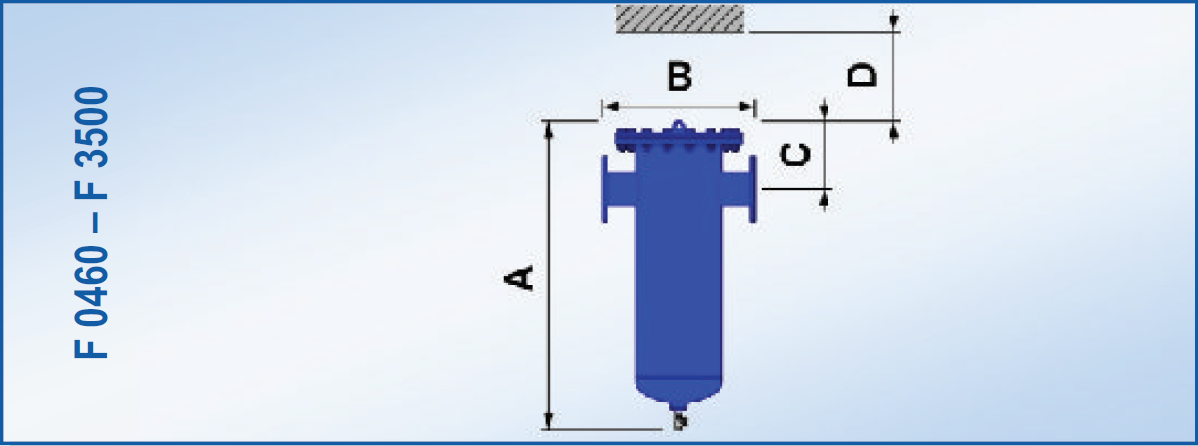

Габаритные размеры магистральных фильтров OMI серии F

Приведённые рабочие характеристики соответствуют стандартным условиям:
• Температура окружающей среды:                    25 °C

• Рабочее давление:                                             7 bar
• Температура воздуха на входе:                        20 °C

Предельные значения:
• Максимальная температура на входе:              100 °C - для DF, QF, PF, HF
                                                                               60 °C для CF
• Максимальное рабочее давление:                      7 bar

В случае если Ваши условия работы, отличны от стандартных, обратитесь в наш отдел продаж.
